陸和LH900A型手持式編碼器如何調試
文章來自：陸和消防設備 發布時間：2021-11-04 09:09:44
在調試或者安裝陸和消防主機時候，需要用到編碼器。大部分的編碼器以手持為主，一方面，手持編碼器相對比較方便，直接與消防主機鏈接，有一些則是在消防主機屏幕上進行消防安裝調試。

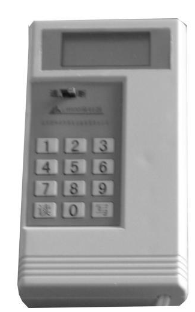

一、陸和LH900A型手持式編碼器
陸和LH900A型手持式編碼器是專為新一代總線負載的地址編寫而研制的的編址工具，可適用于陸和總線的所有電子編碼產品。
陸和LH900A型手持式編碼器采用液晶顯示，外表美觀、大方，體積小巧，攜帶方便；操作簡單，使用靈活方便；可直接讀取負載的類型、軟件版本號等參數。采用普通AA電池供電（共四節），耐力持久，更換、維護方便。
陸和LH900A型手持式編碼器具有輸出短路保護功能，當輸出線短路后在一秒內啟動保護，切斷供電。此外還具有無按鍵超時保護功能，即在連續2分鐘內無按鍵操作將自動切斷電源，以降低功耗，延長電池使用壽命。
二、LH900A型手持式編碼器技術參數
型號 LH900A
名稱 手持式編碼器
品牌 陸和
工作電壓 DC4V-6V
工作電流 ≤4mA(無負載)
輸出電壓 DC16V
供電方式 4節AA（5號）電池
編碼范圍 0~255
環境溫度 -10℃～+50℃
環境濕度 ≤95%RH（40℃）
重量 0.159±0.001Kg
外形尺寸 139.5mm×寬76.5mm×厚31mm
寫址操作：
按下電源開關，再按數字鍵“1”進入讀寫地址界面。用編碼器的可伸縮接觸插孔連接回路部件的L1、L2端子。其中探測器類使用伸縮接觸導針6和8，模塊類使用伸縮接觸導針7和8。按動按鍵輸入地址號碼(如100)，液晶屏應顯示“100”。按動“寫址”鍵，約2秒鐘后，回路部件的指示燈強閃兩次，液晶屏顯示寫址：成功，如果顯示失敗，重新編址。
2、讀址操作：
同寫地址，讀地址不用輸入地址。
注意：編碼模式的正確選擇，否則編址不成功。
3、設定參數的寫入：
消防模塊類設備可通過編碼器設定參數，以適應現場應用情況。首先在主菜單按數字鍵“3”進入讀寫模塊配置界面。
【（1）SR-輸入模塊；（2）SC-輸出模塊；（3）RC-輸入輸出模塊；（4）SG-聲光報警器。
按1-4號鍵選擇要修改的模塊，當按下1-4相應鍵，屏幕下會跟隨顯示此模塊可以修改的配置。】
① 如選擇1輸入模塊，下面會顯示“檢線(5)開(6)閉”再按數字鍵5-6可以隨意選擇，當選擇(5)表示工作模式為常開檢線，（6）表示常閉檢線。
② 如選擇2輸出模塊，下面會顯示“檢測(5)是(6)否”“反饋(7)自(8)外”再按數字鍵5-6可以隨意選擇，當選擇(5)表示工作模式為檢測線路故障，（6）表示不檢測線路故障，當選擇(7)表示工作模式為自反饋（8）表示為外反饋。
③ 如選擇3輸入輸出模塊，下面會顯示“檢測(5)是(6)否”“脈沖(7)是(8)否”再按數字鍵5-6可以隨意選擇，當選擇(5)表示工作模式為檢測線路故障，（6）表示不檢測線路故障，當選擇(7)表示工作模式為脈沖啟動，當模塊啟動后，3s自動停止（8）表示正常啟動、保持啟動。
④ 如選擇4聲光報警器，下面會顯示“反饋(7)自(8)外”當選擇(7)表示工作模式為自反饋（8）表示外反饋。
4、按讀寫鍵寫入或讀出模塊的配置。
