JB-QB/LH160火災報警控制器(聯動型)調試說明書
文章來自：陸和消防設備 發布時間：2013-11-19 03:11:02
一、系統設計安裝要求
1、調試前的檢查
1.1 控制器機箱及穿線金屬管應良好接地。
1.2 設備與負載接線測試完畢后，在未加任何負載時對信號線進行校驗，檢測時將兩總線短接后用500V兆歐表檢測兩總線對地電阻應＞20MΩ（不允許將500V兆歐表接在兩總線之間測量及帶載測量）。
1.3 回路滿載時，用萬用表測兩線間電阻應＞200KΩ，兩總線之間不能短路，兩總線與其它線路及大地（鐵管）之間也不能短路。
1.4 校驗完成之后，開啟電源，應先用萬用表直流檔量主電路板各回路輸出電壓為24.0～26.0V間。
2、功能設置方法

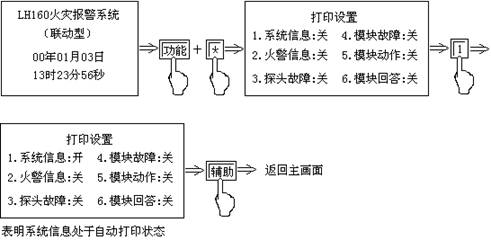

2.1) 打印設置
＊主畫面下，按“功能”后，再按“＊”，系統進入打印設置畫面，選擇要打印的內容，按與內容對應的數字，讓此內容處于“開”的狀態。若在監控畫面下轉入主畫面，須按“功能”鍵再按“輔助”鍵再進行相關設置。如圖一所示：
圖 一
2．2）探測器自動設置
由于回路所接的負載量較大，尤其是探測器的數量較多時，采用手動設置較慢且易出現誤差，采用自動設置目的就是快查使各回路中已正確撥碼的探測器通過通訊的方式自動進入控制器的內存，從而達到對負載的登記作用。

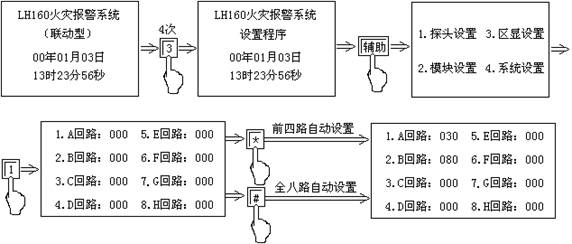

例如：A回路中接30個探測器，B回路中接80個探測器(探測器地址準確)，操作如圖二所示：
圖 二
2．3）探測器手動設置
在某些特定情況下，回路中的探測器設置要求手動設置，而不會影響控制器其它方面的設置，應當先選擇好要設置的區號，然后選擇其對應的狀態。

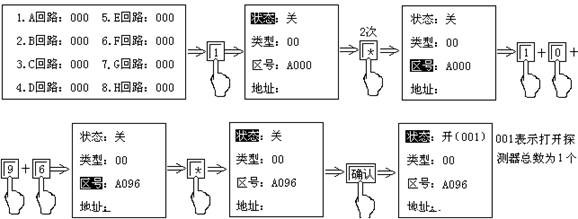

例1：要將A096號探測器打開即設置在正常監控狀態下，操作如下圖三所示：
圖 三

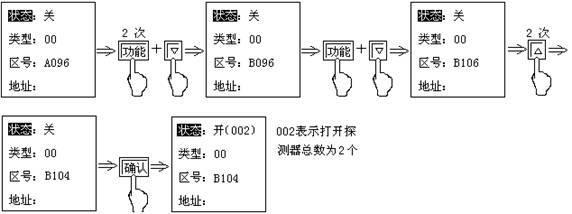

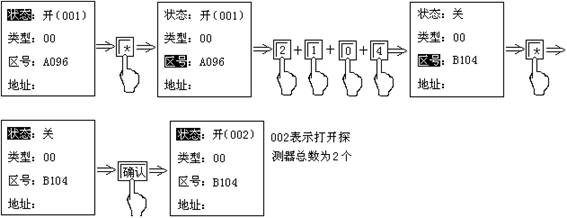

例2：要在上面畫面的基礎之上，將B104打開即設置在正常監控狀態下。操作如圖四、五所示：
方法一：
圖 四
方法二：
圖 五
注:在設置(查詢)過程中每按兩次“功能”＋ “△”或“▽”區號將向上或下移動一個區,每按一次“功能”＋ “△”或“▽”地址號將向下或上移十個.
2．4）探測器手動關閉
例如：現將A096號探測器進行關閉。若要關閉其它探測器，則須按探測器手動設置的方法，先找到區號，后進行關閉設置。如圖六所示：
圖 六
2．5）探測器隔離
工程中為了便于調試或維修，須將某些探測器與整個系統隔離，以保證系統正常工作。操作方法如圖七所示：
圖 七
注：若是區號比較大的，可利用“2.3”節例2中的兩種查找方法：先找到要設置的區號后，按確認鍵選擇狀態，“開”、“隔離”、“關”。
2．6）探測器設置查詢
整個系統的探測器設置完之后，畫面會顯示打開的探測器總數，要想知道具體某一個探測器的狀態可以根據“2.3”例2中兩種方法進行查詢；若要查詢所有在線監控的探測器的區號，在探測器手動設置界面可以直接利用“△”/“▽”鍵進行查詢（圖八），或按“功能”＋“0”再按“△”/“▽”在查詢方法方式下進行查詢（圖九）。

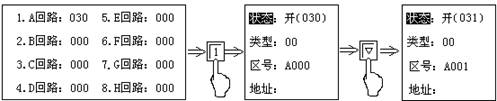

例如：查詢A回路的30個探測器各自的地址號哪些在打開狀態。操作如圖八所示：
圖 八

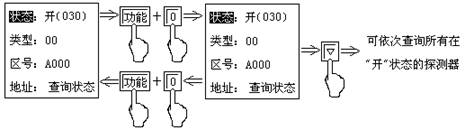

連續按“▽”鍵，可查找A回路中所有在“開”狀態的探測器，或利用圖九所示方法查詢：
圖 九
2．7）中文地址的編制
LH160火災報警控制器采用六位中文地址顯示，每一位地址可以用漢字也可以用字符或數字來表示，每一個地址的內容均可由四位鍵盤數字組成 ，選定位置后，按照漢字表查找想要輸入的漢字，按四位數字鍵便可在此位置顯示相應的內容。

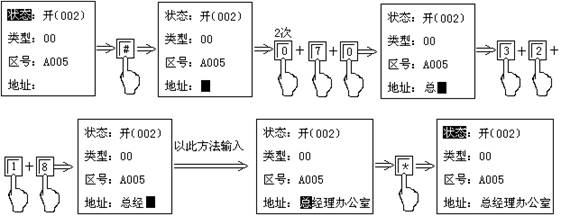

例1：請給AO05輸入中文地址：總經理辦公室
查漢字表：總：0070 經：3218 理：4074 辦：1081 公：0008 室：0111
圖 十

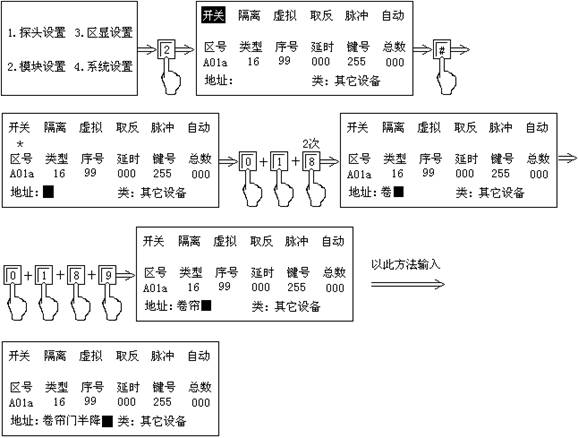

例2：請給A01a輸出模塊編制中文地址：卷簾門半降：
卷：0188 簾：0189 門：0190 半：0191 降：0192
圖十一
注：當有的漢字輸入錯誤時，可按＃“＃”鍵，移動光標至錯誤字位置，然后輸入正確的四位數字，則新輸入的漢字將覆蓋錯誤的漢字。
2．8）輸出模塊開關設置
當回路中有聯動設備時，需要有輸出模塊來聯動聯接，則就要求控制器對輸出模塊進行有關功能的控制。比如：虛擬、取反、脈沖等，實現所有功能的前提是輸出模塊必須在控制器的正常監視狀態下。
設置方法如下：
先將畫面轉至模塊設置，然后選擇要設置的區號，按“＊”鍵移動光標至“開關”位置，按“確定”后，在“開關”下方有“＊”指示，表示該區號下的輸出模塊處于控制器的監控。

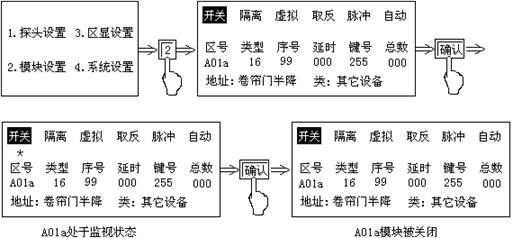

例1：將A01a輸出模塊進行開關設置，如圖十二所示：
圖十二
注：設置畫面中的“開關”狀態下有“＊”時，表示A01a輸出模塊處于控制器的監控之下，無“＊”表示控制器不對其監控。連續按“確認”鍵，“＊”號交替出現。

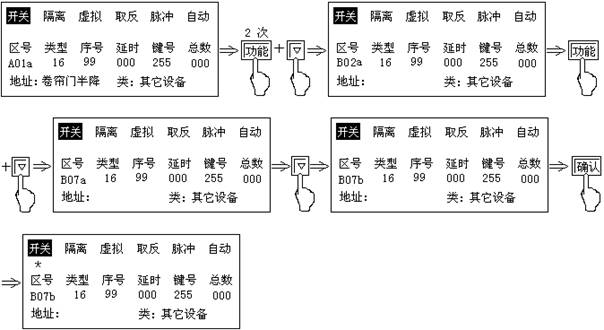

例2：將B07b輸出模塊進行開關設置，如圖十三所示：
圖十三
注：上述操作的兩次“功能”＋“▽”或“△”、一次“功能”＋“△”或“▽”請參考“2.3”節例2方法二。或者先將光標移至“區號”位置，再采用其方法一的步驟輸入“2”、“0”、“7”、“1”，再將光標移至“開關”狀態，按“確定”。雙動模塊的設置與單動設置一樣。
2．9）輸出模塊隔離
為了調試和維修時不影響正常監控，可以暫時將輸出模塊進行隔離，被隔離的輸出模塊不執行對其的指令，也不返回其狀態信息。
方法：在輸出模塊的設置畫面下，先利用“功能”＋“▽”或“△”鍵選中要隔離的區號，再將光標移至“隔離”位置，按“確定”鍵后，在“隔離”下出現“＊”后，表示該區號的輸出模塊被隔離。

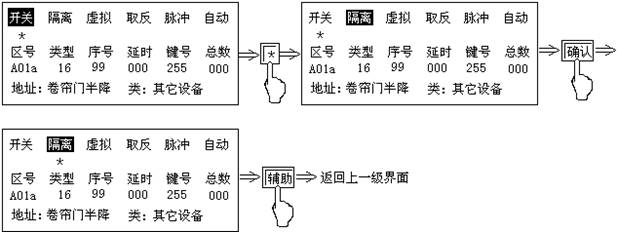

例如：將A01a輸出模塊隔離，如圖十四所示：
圖十四
2．10）輸出模塊取反
輸出模塊取反功能是針對輸出模塊的回答而設計的，由于工程中情況千變?nèi)f化，在輸出模塊不動作時，也可能是有被控設備有回答信號,為此讓控制器不受此回答信號影響，先將其取反。即有回答認為無回答，無回答認為有回答，等到正常時再將其恢復。便于工程調試。
2．11）輸出模塊虛擬
輸出模塊虛擬功能是為了彌補單個邏輯設置畫面不夠用的不足而設計的，當某一個輸出模塊的啟動邏輯過長時，可以任意虛擬一個輸出模塊，將部分邏輯寫入其中，當另外模塊用到此邏輯時，便可用被虛擬輸出模塊的區號來代替，而虛擬模塊本身沒有實際意義，即不會報故障或動作。（具體設置方法見“輸出模塊虛擬邏輯設置”）
2．12）輸出模塊脈沖
脈沖功能是在輸出模塊動作后，約3秒左右，輸出模塊停止動作以節約系統24V供電電源，主要在脫扣切電時使用。
具體設置方法請參照“輸出模塊隔離”的設置方法，先將光標移至“脈沖”，后按“確定”。
2．13）輸出模塊自動功能設置
自動功能是指示該輸出模塊所控制外設的啟動方法，即手動或自動。若“自動”下有“＊”表示該輸出模塊滿足邏輯后，能自動將外部設備啟動;若“自動”下無“＊”
表示該輸出模塊滿足邏輯后，只會在監控畫面下有“請求”，切想啟動所控制的外部設備，必須手動啟動。
具體設置方法請參照“輸出模塊隔離”的設置方法，先將光標移至“自動”后按“確認”。
2．14）輸出模塊邏輯功能設置
聯動邏輯是連接報警點與聯動設備的途徑，在設置過程中，回路中的輸出設備都應有相應的啟動邏輯，即邏輯地址＝啟動邏輯，只要滿足邏輯，相應的輸出設備將會有請求或者動作，準確可靠的編程功能才能滿足當今工程的需要。
操作對照表（表一）
表 一
在編程過程中要移動光標可以有兩種方法，即,向前移動和向后移動，向前移動按“＃”，向后移動按“＊”，每按一次走一個位置；按“功能”＋“＃”向前移動10個位置，按“功能”＋“＊”向后移動10個位置，光標在哪個位置，輸入后的字符在哪個位置顯示。
在編程過程中，邏輯的基本單位是邏輯單元，如：TA000就是一個邏輯單元，復雜的邏輯可以由許多邏輯單元經過有限次復合而成，而且可以根據需要設計適當?shù)倪壿嫛?br /> 邏輯單元的**個字母表示該邏輯的種類：T－探測器做邏輯 M-模塊動作做邏輯
R－模塊回答做邏輯 J-繼電器做邏輯
邏輯單元的第二個字母表示回路代碼，可以是A－H；后面三位數字可以是000~127任意一個數字；而R、M后面為1－31任意數字。
①一般邏輯
由一個報警點控制的邏輯

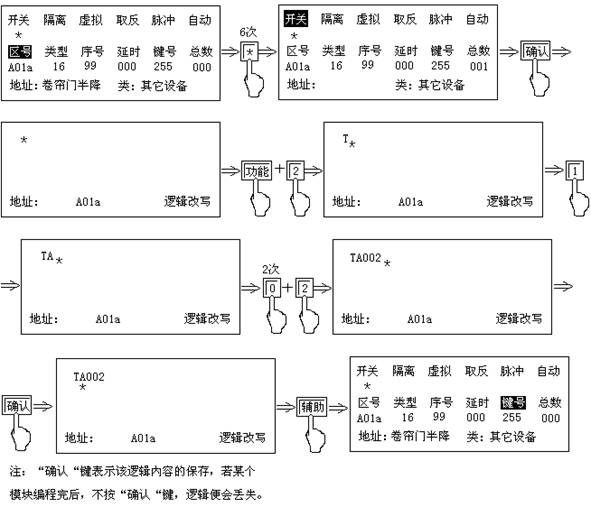

例如： 邏輯地址A01a(A回路1號模塊動作1)＝啟動邏輯TA002（A回路2號探測器報火警），如圖十五所示。
圖十五
表示A回路工1號探測器報火警則模塊A01a啟動（a表示模塊動作1）。
方法：上面的步驟已經把TA002啟動邏輯寫入到A01a輸出模塊中。
若想將邏輯取消一個字符，只要將光標移到要取消的字符所在位置，按“取消”，則光標位置上的一個字符消失，如圖十六所示：
圖十六
若想將此輸出模塊的所有邏輯均取消，除了可以按照上面方法一一取消外，也可以按“功能”＋“取消”將該邏輯全部取消。（小心使用）
例如：把TA002的邏輯全部取消，如圖十七所示：
圖十七
②與邏輯
與邏輯是表示其所有項都滿足才能使聯動設備動作，為了增加輸出設備動作的可靠性，所以在編程時需要用與邏輯。
例如：在模塊MA01a下輸入： TA000＊TA001
表示模塊MA01a的啟動邏輯是A區000號各與001號相與，即000號和001號均報火警后模塊MA01a便可動作。輸入方法跟上例一樣。
③或邏輯
或邏輯是表示其中任一項滿足要求即能使聯動設備動作。
例如：在模塊MA02a下輸入：TA002+TA003
表示模塊MA02a的啟動邏輯是A區002號和003號相或，即002號和003號其中一個報火警后模塊MA02a便可動作。
④與或邏輯
與或邏輯是邏輯與和邏輯或的綜合，可根據具體情況編程。
例如：在模塊MA03a下輸入：TA001＊TA002＋TA003或（TA001＊TA002）＋TA003
表示A回路的003號探測器報火警或者A回路的001號和002號探測器均報火警兩種情況均能使模塊MA03a啟動。
注意：上面與、或邏輯沒有優先級別，如想使用某個邏輯優先，可加小括號進行。
例：在模塊MA03a下輸入： TA001＊（TA002＋TA003）或（TA001＋TA002）＊（TA002＋TA003）
上面兩個邏輯均表示：當A回路的001探測器報火警并且A回路的002號、003號探測器有一個報火警便能使模塊MA03a啟動。
⑤任意邏輯
當工程中需要某些報警點中任意一個報警，聯動設備就動作時，便可使用任意邏輯。 格式如下：
例如：在模塊MA02a下輸入：[TA000~TA127]1表示A回路000號到A回路127號任意1個探測器報火警可使MA02a模塊動作。
若為了保證模塊動作的可靠性，而不會由于誤報而引起聯動，上式可以由任意兩個來決定，格式如下：
表示A~B之內的任意兩個報警，便可使其動作。
例如：[TA000~TA127]2在以后的編程中可以設置成“任意3個、任意4個……任意9個”。
⑥相鄰邏輯
為了應付千變?nèi)f化工程的需要，特意設計了相鄰邏輯，它的意義是從某一個號到另一個號之間相鄰號報警作邏輯，格式如下:
表示A~B之內的任意兩個相鄰探測器報警，便可使其動作。
例如：在模塊MA02a下輸入：{TA000~TA127}3
表示A回路000號到A回路127號任意3個相鄰探測器報火警便可使MA02a模塊動作。
⑦動作邏輯
當需要用模塊動作來啟動另外一個模塊時，可以用模塊動作做邏輯。
例如：在模塊MA01a下輸入： TA000＊TA127 ；在模塊MA02a下輸入： MA01a
表示：模塊MA02a的邏輯是模塊MA01a的動作。
若MA02a、MA03a、MA04a、MA05a的邏輯都是一樣的，便可在MA2a的邏輯輸入畫面下寫成MA01a＞MA03a＞MA04a＞MA05a。
表示模塊MA01a、MA02a、MA03a、MA04a、MA05a的邏輯一樣。
⑧動作邏輯
如果需要用某一個模塊的返回信號來啟動別外一個模塊時，可以選擇用回答做邏輯。
例如：要求在模塊MA02a有返回信號時，模塊MA02a有返回信號時，模塊MA01a
才動作。
注：回答做邏輯時，也可以用與或關系。
例如：在模塊MA01a下輸入： RA02a＊RA03a
⑨邏輯插入
如果在編程中漏掉了某一個數字和字符，而邏輯又較長，可以按兩次“功能”＋“＊”，由“邏輯改寫”變成“邏輯插入”，再將光標移至要插入信號信息的地方，按相應鍵方可插入信息。
按兩次“功能”＋“＊”由“邏輯改寫”變成“邏輯插入”，再按“功能”＋“＊”由“邏輯插入”變成“邏輯改寫”。

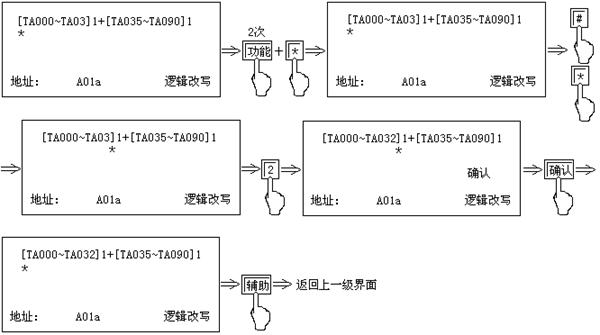

例如：在模塊MA01a下輸入： [TA000~TA032]1＋[TA035~TA090]1誤寫成[TA000~TA03]1＋[TA035~TA090]1將該邏輯插入漏掉的數字“2”，操作如圖十八所示：
圖十八

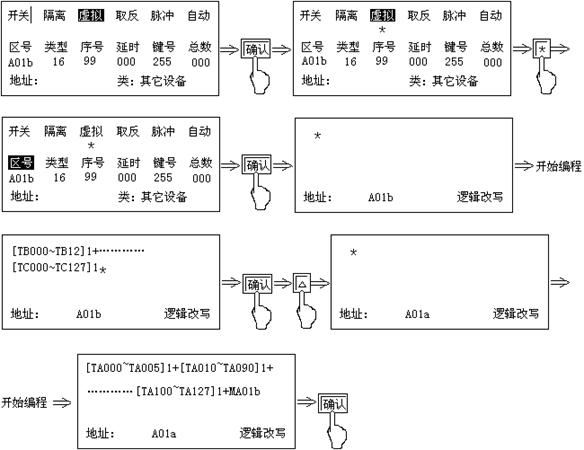

⑩虛擬邏輯
如果在編程過程中，由于邏輯太長而一個LCD畫面內不能將所有邏輯寫入，可以先選擇一個沒有使用的模塊號，將其設成虛擬功能，然后在其邏輯畫面內編入部分邏輯后，再將剩下的部分邏輯寫入到實際接的模塊后，再加上虛擬邏輯。
例如：在模塊MA01a下輸入： [TA000~TA005]1＋[TA010~TA090]1……[TA100~TA127]1＋[TB000~TB127]1+……[TC000~TC127]1
以上邏輯若在一個編程畫面內寫不完，先虛擬MA01b，再將一部分邏輯寫入，在模塊MA01b下輸入：[TB000~TB127]1+……[TC000~TC127]1，操作過程如圖十九所示：
圖十九
注：被虛擬的模塊占用1個地址，回路中不可用被虛擬模塊做監視模塊。
2．15）輸出模塊類型設置
在**標準中設置了十六類外控設備，控制器只要在類型下輸入00－16之間的任何數字代碼，在屏幕上將自動出現相對應的設備，表示該輸出設備控制的設備類型。對照表二操作，如圖二十所示：
表二
圖二十
2．16）輸出模塊的序號設置
因為類型和序號是用來確定某一設備的，可以按照類型和序號啟動,所以相同類型下不能有相同的序號，序號的設置可以是00－99的任何一個數字代碼。
方法：畫面轉至要設置的模塊畫面內，移動光標至“序號”，輸入相應的數字鍵。
2．17）輸出模塊的延時設置
在輸出模塊控制重要外部設備時，需要加上延時來保證安全可靠，延時設置可以是000－255秒之內的任何一組數，采用倒計時的方式。
2．18）輸出模塊手動盤鍵號設置
鍵號是特意為LH520型總線手／自動控制盤而設計的專門用來定義輸出模塊或繼電器的手動或自動。可以在模塊設置畫面下選擇好區號后，在“鍵號”位置輸入相應的鍵號，可以是000－255任意一組數字，表示將某個模塊動作定義于LH520上的某個鍵位置上。
注：鍵號為255時表示某個模塊沒定義到手動盤上。
輸出模塊定義

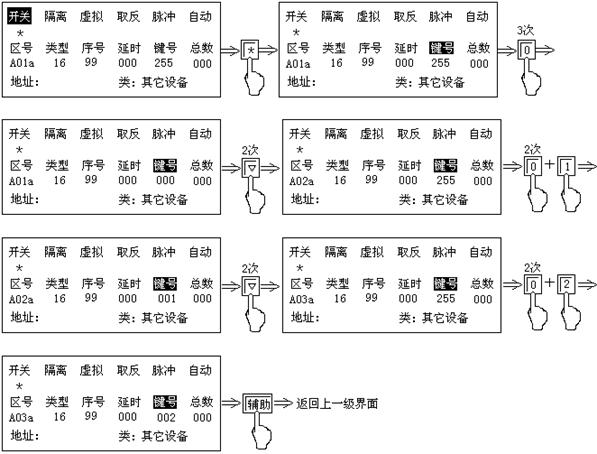

例如：定義A01a 鍵號 000，定義在**塊LH520的0號處。
定義A02a 鍵號 001，定義在**塊LH520的1號處。
定義A03a 鍵號 002，定義在**塊LH520的2號處。
操作如圖二十一所示：
圖二十一
2．19）系統設置
LH160火災報警控制器在開機接通電源后，系統檢測完后便進入監控狀態，在主畫面下，連續四次按“3”鍵，轉到設置程序畫面下后，按“輔助”顯示設置菜單，選擇“4”系統設置，如圖二十二所示：

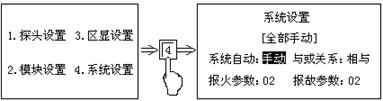

圖二十二

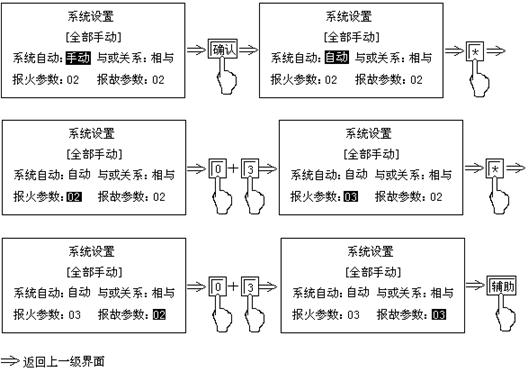

例如：設置輸出設備全部自動，報火參數：03 報故參數：03 操作如圖二十三所示：
圖二十三
設置系統輸出設備的“全部自動”、“全部手動”、“局部自動”均可由上述辦法通過確認系統自動和與或關系的狀態，來選擇輸出設置的手／自動轉換。若括號中是“全部自動”表明所有的輸出設置均處于“自動”狀態；若括號中是“全部手動”表明所有輸出設置均處于“手動”狀態，若括號中是“局部自動”表明輸出設置中有的處于手動狀態，有的處于自動狀態，這種情況下的手／自動關系是輸出設置時的“自動”功能設置情況而定。
2．20）樓層顯示器(簡稱區顯)的設置
若在系統設置菜單下選擇“3”，則進入?yún)^(qū)顯設置畫面，區顯地址可以是0－7中任一個號，一個回路可接8臺，可按回路中所接區顯地址來確定區顯號的開關狀態。
例如：設置A回路中0號和1號區顯在監控狀態。操作如圖二十四所示：
圖二十四
在上述狀態設置完之后，可以設置各區顯的顯示范圍，將LH160X區顯主板短路塊K1插到“ON”位置，按“輔助”鍵，便進入分段顯示設置狀態，在每一段中均可設成A000－H127，即全部顯示，也可分段顯示。（注：LH160X區顯分段顯示在LH160X區顯上進行，而不在LH160控制器上進行，且可分四段）

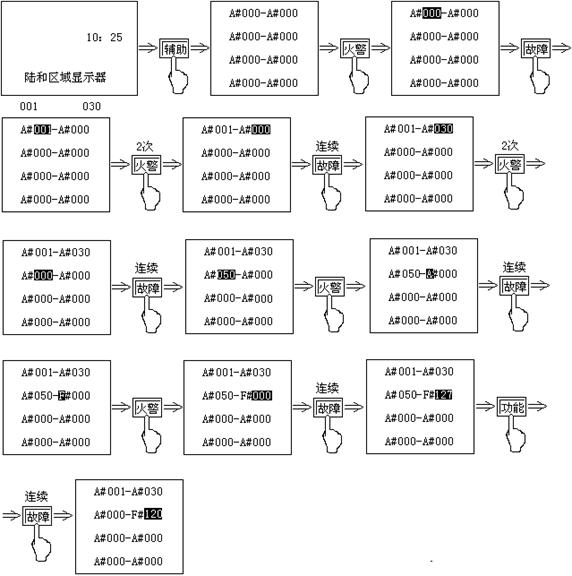

例1：將區顯設置兩段，分別為A001-A030，A050-F120，操作如圖二十五所示：
*后將K1插到“SET”位置。
圖二十五
3．2）首先開機后進入主畫面，將畫面轉至探頭設備，詳細設置請參照探測器的相關設置。具體流程如圖二十六所示：
圖二十六
3．3）當要將回路線上的探測器登記,可按“＊”或“＃”進行設置，具體操作方法請參照探測器的自動設置。
3．4）如果自動設置后的點位數與實際點位數不符，可再按與數顯不符的回路序號鍵，進入該回路手動設置，按“▽”查應該處于“開”狀態而處于“關”狀態的報警點，手動將其設置成“開”狀態，如此查詢，等各回路的探測器總數與實際所接探測器數量相等后，而且各警點的地址與施工圖一一對應，即可復位，進入監控狀態。
4、控制模塊（輸出模塊）調試
4．1）當工程中含有聯動設備，即需要用輸出模塊進行控制時，可以選擇輸出模塊的有關功能來控制，具體流程如圖二十七所示：
圖二十七
具體設置方法參照輸出模塊的相關設置。
4．2）工程中可以根據設置的區號來確定輸出模塊的地址號，也可以根據輸出模塊的地址號來設置相應的區號，當區號與輸出模塊的地址號對應后，其輸出模塊總數與實際的輸出模塊總數相等，即可復位，進入監控狀態。
4．3）輸出模塊位置正確后，可設置輸出模塊的類型、序號、延時、脈沖等功能，以及每一個輸出模塊對應的邏輯。具體流程如圖二十八所示：
圖二十八
詳細的邏輯輸入法，請參照輸入模塊邏輯設置，每個輸出模塊的邏輯須依據工程公司提供為準。
4．4）探測器與輸出模塊調試正常后，可依據需要輸入中文地址，具體操作詳見中文地址編制。
5、系統調試常見故障及排除
5．1）控制器工作正常后，若探測器、輸出模塊報故障，首先查撥碼是否與設計相符。
5．2）若探測器、輸出模塊報連續故障，可查兩總線是否有電壓，輸出模塊還可查24V電源是否正常。
5．3）若整個回路所有設備均報故障，可以關電后，查回路上否短路、斷路。
5．4）若系統所有總線均正常，出現單個探測器或輸出模塊故障，可以更換探測器或輸出模塊。
5．5）當整個系統正常后，可以按手動啟動方法來依次啟動輸出模塊，確定輸出模塊與所控設備的控制關系是否正確。
6、聯動系統調試
6．1）對于具有聯動要求的消防工程必須根據甲方要求由工程公司提供工程的“報警設備配置表”和“控制模塊與控制設備對照表”，工程調試人員根據配置表將系統調試正常后，可以先通過手動啟動方法檢查聯動控制設備，手動正常后，可以設置成自動，通過對應報警點啟動輸出設備，若手動與自動均正常，則該系統調試完畢。
6．2）當工程中用到輸出模塊觸點做信號源時，一般提供給無源信號；若提供給有源信號，負荷參數應≤30VDC、1A或≤220VAC、3A。
6．3）如果所有的設置完畢，可斷電將主板的K1短路塊插到OFF狀態，表示所有設置被禁止，以免無關人員改動設置。
6．4）壁掛控制器輸出的24V電流容量有限,若控制器監控LH160X較多時，應另加24V聯動電源供電。
6．5）控制器停止運行時，應將備電池夾子斷開，以便保護電池。
操 作 對 照 表

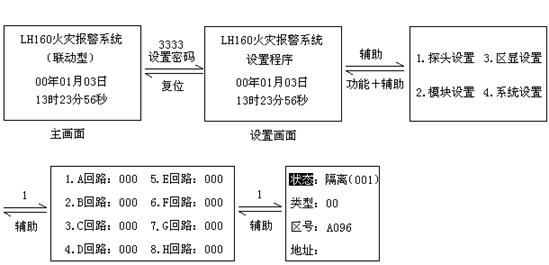

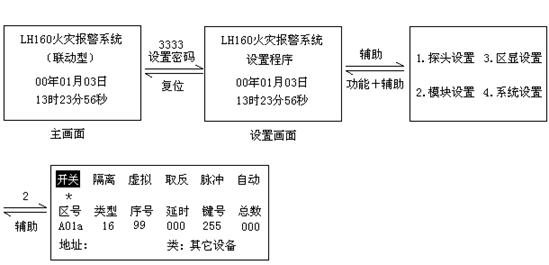

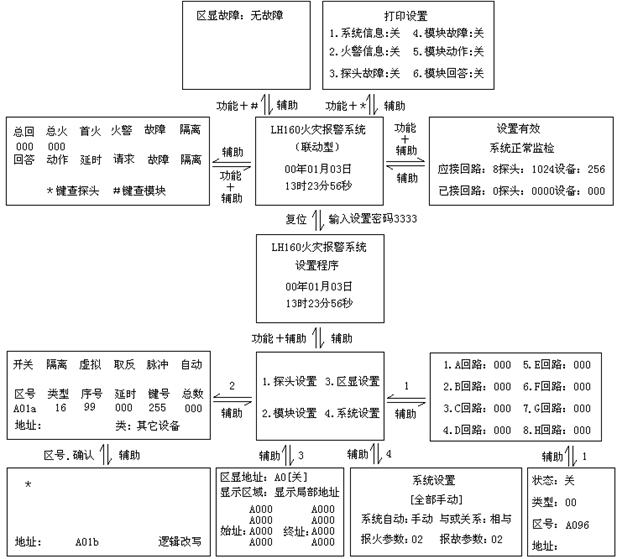

操作界面轉化框圖
區顯的接線方法
“LX”、“LX”：探測回路（二總線）與區顯的連接線，不分極性。
“24V＋”：接24V直流電源的正極； “24V－”：接24V直流電源的負極。
“FG”：接機殼。

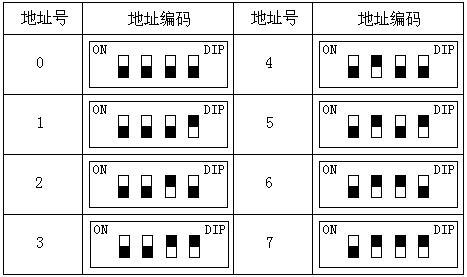

區顯撥碼對照表
- 各類探測器及手動報警按鈕的分布應依照GB50116-98《火災自動報警系統設計規范》進行設計安裝。
- 在本系統中的信號線必須使用≥RVS－2×1.0mm²的雙絞線，24V電源線應使用≥RVS－2×1.5mm²以上的雙絞線，并且必須保證導線的耐壓等級在交流500V以上。當接線過長時，需適當加粗線徑。
- 系統各回路中所接負載的數量及接線方法均參照《火災自動報警控制系統設計應用說明書》及《JB－QB/LH160火災報警控制器使用說明書》。
- 控制器與外部設備連接時，導線在機內的走線盡可能短。
- 控制器的容量設置應與工程要求相匹配，用戶需根據使用容量向公司訂制不同容量的控制器，若工程中所接負載超過控制器容量，系統將停止檢測。

1、調試前的檢查
1.1 控制器機箱及穿線金屬管應良好接地。
1.2 設備與負載接線測試完畢后，在未加任何負載時對信號線進行校驗，檢測時將兩總線短接后用500V兆歐表檢測兩總線對地電阻應＞20MΩ（不允許將500V兆歐表接在兩總線之間測量及帶載測量）。
1.3 回路滿載時，用萬用表測兩線間電阻應＞200KΩ，兩總線之間不能短路，兩總線與其它線路及大地（鐵管）之間也不能短路。
1.4 校驗完成之后，開啟電源，應先用萬用表直流檔量主電路板各回路輸出電壓為24.0～26.0V間。
2、功能設置方法
2.1) 打印設置
＊主畫面下，按“功能”后，再按“＊”，系統進入打印設置畫面，選擇要打印的內容，按與內容對應的數字，讓此內容處于“開”的狀態。若在監控畫面下轉入主畫面，須按“功能”鍵再按“輔助”鍵再進行相關設置。如圖一所示：
圖 一
2．2）探測器自動設置
由于回路所接的負載量較大，尤其是探測器的數量較多時，采用手動設置較慢且易出現誤差，采用自動設置目的就是快查使各回路中已正確撥碼的探測器通過通訊的方式自動進入控制器的內存，從而達到對負載的登記作用。
例如：A回路中接30個探測器，B回路中接80個探測器(探測器地址準確)，操作如圖二所示：
圖 二
2．3）探測器手動設置
在某些特定情況下，回路中的探測器設置要求手動設置，而不會影響控制器其它方面的設置，應當先選擇好要設置的區號，然后選擇其對應的狀態。
例1：要將A096號探測器打開即設置在正常監控狀態下，操作如下圖三所示：
圖 三
例2：要在上面畫面的基礎之上，將B104打開即設置在正常監控狀態下。操作如圖四、五所示：
方法一：
圖 四
方法二：
圖 五
注:在設置(查詢)過程中每按兩次“功能”＋ “△”或“▽”區號將向上或下移動一個區,每按一次“功能”＋ “△”或“▽”地址號將向下或上移十個.
2．4）探測器手動關閉
例如：現將A096號探測器進行關閉。若要關閉其它探測器，則須按探測器手動設置的方法，先找到區號，后進行關閉設置。如圖六所示：
圖 六
2．5）探測器隔離
工程中為了便于調試或維修，須將某些探測器與整個系統隔離，以保證系統正常工作。操作方法如圖七所示：
- 將A000號探測器隔離：
圖 七
注：若是區號比較大的，可利用“2.3”節例2中的兩種查找方法：先找到要設置的區號后，按確認鍵選擇狀態，“開”、“隔離”、“關”。
2．6）探測器設置查詢
整個系統的探測器設置完之后，畫面會顯示打開的探測器總數，要想知道具體某一個探測器的狀態可以根據“2.3”例2中兩種方法進行查詢；若要查詢所有在線監控的探測器的區號，在探測器手動設置界面可以直接利用“△”/“▽”鍵進行查詢（圖八），或按“功能”＋“0”再按“△”/“▽”在查詢方法方式下進行查詢（圖九）。
例如：查詢A回路的30個探測器各自的地址號哪些在打開狀態。操作如圖八所示：
圖 八
連續按“▽”鍵，可查找A回路中所有在“開”狀態的探測器，或利用圖九所示方法查詢：
圖 九
2．7）中文地址的編制
LH160火災報警控制器采用六位中文地址顯示，每一位地址可以用漢字也可以用字符或數字來表示，每一個地址的內容均可由四位鍵盤數字組成 ，選定位置后，按照漢字表查找想要輸入的漢字，按四位數字鍵便可在此位置顯示相應的內容。
例1：請給AO05輸入中文地址：總經理辦公室
查漢字表：總：0070 經：3218 理：4074 辦：1081 公：0008 室：0111
圖 十
例2：請給A01a輸出模塊編制中文地址：卷簾門半降：
卷：0188 簾：0189 門：0190 半：0191 降：0192
圖十一
注：當有的漢字輸入錯誤時，可按＃“＃”鍵，移動光標至錯誤字位置，然后輸入正確的四位數字，則新輸入的漢字將覆蓋錯誤的漢字。
2．8）輸出模塊開關設置
當回路中有聯動設備時，需要有輸出模塊來聯動聯接，則就要求控制器對輸出模塊進行有關功能的控制。比如：虛擬、取反、脈沖等，實現所有功能的前提是輸出模塊必須在控制器的正常監視狀態下。
設置方法如下：
先將畫面轉至模塊設置，然后選擇要設置的區號，按“＊”鍵移動光標至“開關”位置，按“確定”后，在“開關”下方有“＊”指示，表示該區號下的輸出模塊處于控制器的監控。
例1：將A01a輸出模塊進行開關設置，如圖十二所示：
圖十二
注：設置畫面中的“開關”狀態下有“＊”時，表示A01a輸出模塊處于控制器的監控之下，無“＊”表示控制器不對其監控。連續按“確認”鍵，“＊”號交替出現。
例2：將B07b輸出模塊進行開關設置，如圖十三所示：
圖十三
注：上述操作的兩次“功能”＋“▽”或“△”、一次“功能”＋“△”或“▽”請參考“2.3”節例2方法二。或者先將光標移至“區號”位置，再采用其方法一的步驟輸入“2”、“0”、“7”、“1”，再將光標移至“開關”狀態，按“確定”。雙動模塊的設置與單動設置一樣。
2．9）輸出模塊隔離
為了調試和維修時不影響正常監控，可以暫時將輸出模塊進行隔離，被隔離的輸出模塊不執行對其的指令，也不返回其狀態信息。
方法：在輸出模塊的設置畫面下，先利用“功能”＋“▽”或“△”鍵選中要隔離的區號，再將光標移至“隔離”位置，按“確定”鍵后，在“隔離”下出現“＊”后，表示該區號的輸出模塊被隔離。
例如：將A01a輸出模塊隔離，如圖十四所示：
圖十四
2．10）輸出模塊取反
輸出模塊取反功能是針對輸出模塊的回答而設計的，由于工程中情況千變?nèi)f化，在輸出模塊不動作時，也可能是有被控設備有回答信號,為此讓控制器不受此回答信號影響，先將其取反。即有回答認為無回答，無回答認為有回答，等到正常時再將其恢復。便于工程調試。
2．11）輸出模塊虛擬
輸出模塊虛擬功能是為了彌補單個邏輯設置畫面不夠用的不足而設計的，當某一個輸出模塊的啟動邏輯過長時，可以任意虛擬一個輸出模塊，將部分邏輯寫入其中，當另外模塊用到此邏輯時，便可用被虛擬輸出模塊的區號來代替，而虛擬模塊本身沒有實際意義，即不會報故障或動作。（具體設置方法見“輸出模塊虛擬邏輯設置”）
2．12）輸出模塊脈沖
脈沖功能是在輸出模塊動作后，約3秒左右，輸出模塊停止動作以節約系統24V供電電源，主要在脫扣切電時使用。
具體設置方法請參照“輸出模塊隔離”的設置方法，先將光標移至“脈沖”，后按“確定”。
2．13）輸出模塊自動功能設置
自動功能是指示該輸出模塊所控制外設的啟動方法，即手動或自動。若“自動”下有“＊”表示該輸出模塊滿足邏輯后，能自動將外部設備啟動;若“自動”下無“＊”
表示該輸出模塊滿足邏輯后，只會在監控畫面下有“請求”，切想啟動所控制的外部設備，必須手動啟動。
具體設置方法請參照“輸出模塊隔離”的設置方法，先將光標移至“自動”后按“確認”。
2．14）輸出模塊邏輯功能設置
聯動邏輯是連接報警點與聯動設備的途徑，在設置過程中，回路中的輸出設備都應有相應的啟動邏輯，即邏輯地址＝啟動邏輯，只要滿足邏輯，相應的輸出設備將會有請求或者動作，準確可靠的編程功能才能滿足當今工程的需要。
操作對照表（表一）
|
數字鍵 功能鍵次數 |
0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 0 | 0 | 1/A | 2/B | 3/C | 4/D | 5/E | 6/F | 7/G | 8/H | 9/J |
| 1 | T | M | R | * | + | ~ | ( | ) | ||
| 2 | [ | ] | { | } | = | s |
在編程過程中要移動光標可以有兩種方法，即,向前移動和向后移動，向前移動按“＃”，向后移動按“＊”，每按一次走一個位置；按“功能”＋“＃”向前移動10個位置，按“功能”＋“＊”向后移動10個位置，光標在哪個位置，輸入后的字符在哪個位置顯示。
在編程過程中，邏輯的基本單位是邏輯單元，如：TA000就是一個邏輯單元，復雜的邏輯可以由許多邏輯單元經過有限次復合而成，而且可以根據需要設計適當?shù)倪壿嫛?br /> 邏輯單元的**個字母表示該邏輯的種類：T－探測器做邏輯 M-模塊動作做邏輯
R－模塊回答做邏輯 J-繼電器做邏輯
邏輯單元的第二個字母表示回路代碼，可以是A－H；后面三位數字可以是000~127任意一個數字；而R、M后面為1－31任意數字。
①一般邏輯
由一個報警點控制的邏輯
例如： 邏輯地址A01a(A回路1號模塊動作1)＝啟動邏輯TA002（A回路2號探測器報火警），如圖十五所示。
圖十五
表示A回路工1號探測器報火警則模塊A01a啟動（a表示模塊動作1）。
方法：上面的步驟已經把TA002啟動邏輯寫入到A01a輸出模塊中。
若想將邏輯取消一個字符，只要將光標移到要取消的字符所在位置，按“取消”，則光標位置上的一個字符消失，如圖十六所示：
圖十六
若想將此輸出模塊的所有邏輯均取消，除了可以按照上面方法一一取消外，也可以按“功能”＋“取消”將該邏輯全部取消。（小心使用）
例如：把TA002的邏輯全部取消，如圖十七所示：
圖十七
②與邏輯
與邏輯是表示其所有項都滿足才能使聯動設備動作，為了增加輸出設備動作的可靠性，所以在編程時需要用與邏輯。
例如：在模塊MA01a下輸入： TA000＊TA001
表示模塊MA01a的啟動邏輯是A區000號各與001號相與，即000號和001號均報火警后模塊MA01a便可動作。輸入方法跟上例一樣。
③或邏輯
或邏輯是表示其中任一項滿足要求即能使聯動設備動作。
例如：在模塊MA02a下輸入：TA002+TA003
表示模塊MA02a的啟動邏輯是A區002號和003號相或，即002號和003號其中一個報火警后模塊MA02a便可動作。
④與或邏輯
與或邏輯是邏輯與和邏輯或的綜合，可根據具體情況編程。
例如：在模塊MA03a下輸入：TA001＊TA002＋TA003或（TA001＊TA002）＋TA003
表示A回路的003號探測器報火警或者A回路的001號和002號探測器均報火警兩種情況均能使模塊MA03a啟動。
注意：上面與、或邏輯沒有優先級別，如想使用某個邏輯優先，可加小括號進行。
例：在模塊MA03a下輸入： TA001＊（TA002＋TA003）或（TA001＋TA002）＊（TA002＋TA003）
上面兩個邏輯均表示：當A回路的001探測器報火警并且A回路的002號、003號探測器有一個報火警便能使模塊MA03a啟動。
⑤任意邏輯
當工程中需要某些報警點中任意一個報警，聯動設備就動作時，便可使用任意邏輯。 格式如下：
例如：在模塊MA02a下輸入：[TA000~TA127]1表示A回路000號到A回路127號任意1個探測器報火警可使MA02a模塊動作。
若為了保證模塊動作的可靠性，而不會由于誤報而引起聯動，上式可以由任意兩個來決定，格式如下：
表示A~B之內的任意兩個報警，便可使其動作。
例如：[TA000~TA127]2在以后的編程中可以設置成“任意3個、任意4個……任意9個”。
⑥相鄰邏輯
為了應付千變?nèi)f化工程的需要，特意設計了相鄰邏輯，它的意義是從某一個號到另一個號之間相鄰號報警作邏輯，格式如下:
表示A~B之內的任意兩個相鄰探測器報警，便可使其動作。
例如：在模塊MA02a下輸入：{TA000~TA127}3
表示A回路000號到A回路127號任意3個相鄰探測器報火警便可使MA02a模塊動作。
⑦動作邏輯
當需要用模塊動作來啟動另外一個模塊時，可以用模塊動作做邏輯。
例如：在模塊MA01a下輸入： TA000＊TA127 ；在模塊MA02a下輸入： MA01a
表示：模塊MA02a的邏輯是模塊MA01a的動作。
若MA02a、MA03a、MA04a、MA05a的邏輯都是一樣的，便可在MA2a的邏輯輸入畫面下寫成MA01a＞MA03a＞MA04a＞MA05a。
表示模塊MA01a、MA02a、MA03a、MA04a、MA05a的邏輯一樣。
⑧動作邏輯
如果需要用某一個模塊的返回信號來啟動別外一個模塊時，可以選擇用回答做邏輯。
例如：要求在模塊MA02a有返回信號時，模塊MA02a有返回信號時，模塊MA01a
才動作。
注：回答做邏輯時，也可以用與或關系。
例如：在模塊MA01a下輸入： RA02a＊RA03a
⑨邏輯插入
如果在編程中漏掉了某一個數字和字符，而邏輯又較長，可以按兩次“功能”＋“＊”，由“邏輯改寫”變成“邏輯插入”，再將光標移至要插入信號信息的地方，按相應鍵方可插入信息。
按兩次“功能”＋“＊”由“邏輯改寫”變成“邏輯插入”，再按“功能”＋“＊”由“邏輯插入”變成“邏輯改寫”。
例如：在模塊MA01a下輸入： [TA000~TA032]1＋[TA035~TA090]1誤寫成[TA000~TA03]1＋[TA035~TA090]1將該邏輯插入漏掉的數字“2”，操作如圖十八所示：
圖十八
⑩虛擬邏輯
如果在編程過程中，由于邏輯太長而一個LCD畫面內不能將所有邏輯寫入，可以先選擇一個沒有使用的模塊號，將其設成虛擬功能，然后在其邏輯畫面內編入部分邏輯后，再將剩下的部分邏輯寫入到實際接的模塊后，再加上虛擬邏輯。
例如：在模塊MA01a下輸入： [TA000~TA005]1＋[TA010~TA090]1……[TA100~TA127]1＋[TB000~TB127]1+……[TC000~TC127]1
以上邏輯若在一個編程畫面內寫不完，先虛擬MA01b，再將一部分邏輯寫入，在模塊MA01b下輸入：[TB000~TB127]1+……[TC000~TC127]1，操作過程如圖十九所示：
圖十九
注：被虛擬的模塊占用1個地址，回路中不可用被虛擬模塊做監視模塊。
2．15）輸出模塊類型設置
在**標準中設置了十六類外控設備，控制器只要在類型下輸入00－16之間的任何數字代碼，在屏幕上將自動出現相對應的設備，表示該輸出設備控制的設備類型。對照表二操作，如圖二十所示：
| 代碼 | 設備名稱 | 代碼 | 設備名稱 |
| 01 | 電源系統 | 09 | 空調系統 |
| 02 | 消防泵 | 10 | 排煙系統 |
| 03 | 噴淋系統 | 11 | 電梯 |
| 04 | 管網滅火 | 12 | 應急廣播 |
| 05 | 泡沫滅火 | 13 | 應急照明 |
| 06 | 干粉滅火 | 14 | 疏散設備 |
| 07 | 卷簾門 | 15 | 警報系統 |
| 08 | 防火門 | 16 | 其它設備 |
圖二十
2．16）輸出模塊的序號設置
因為類型和序號是用來確定某一設備的，可以按照類型和序號啟動,所以相同類型下不能有相同的序號，序號的設置可以是00－99的任何一個數字代碼。
方法：畫面轉至要設置的模塊畫面內，移動光標至“序號”，輸入相應的數字鍵。
2．17）輸出模塊的延時設置
在輸出模塊控制重要外部設備時，需要加上延時來保證安全可靠，延時設置可以是000－255秒之內的任何一組數，采用倒計時的方式。
2．18）輸出模塊手動盤鍵號設置
鍵號是特意為LH520型總線手／自動控制盤而設計的專門用來定義輸出模塊或繼電器的手動或自動。可以在模塊設置畫面下選擇好區號后，在“鍵號”位置輸入相應的鍵號，可以是000－255任意一組數字，表示將某個模塊動作定義于LH520上的某個鍵位置上。
注：鍵號為255時表示某個模塊沒定義到手動盤上。
輸出模塊定義
例如：定義A01a 鍵號 000，定義在**塊LH520的0號處。
定義A02a 鍵號 001，定義在**塊LH520的1號處。
定義A03a 鍵號 002，定義在**塊LH520的2號處。
操作如圖二十一所示：
圖二十一
2．19）系統設置
LH160火災報警控制器在開機接通電源后，系統檢測完后便進入監控狀態，在主畫面下，連續四次按“3”鍵，轉到設置程序畫面下后，按“輔助”顯示設置菜單，選擇“4”系統設置，如圖二十二所示：
圖二十二
例如：設置輸出設備全部自動，報火參數：03 報故參數：03 操作如圖二十三所示：
圖二十三
設置系統輸出設備的“全部自動”、“全部手動”、“局部自動”均可由上述辦法通過確認系統自動和與或關系的狀態，來選擇輸出設置的手／自動轉換。若括號中是“全部自動”表明所有的輸出設置均處于“自動”狀態；若括號中是“全部手動”表明所有輸出設置均處于“手動”狀態，若括號中是“局部自動”表明輸出設置中有的處于手動狀態，有的處于自動狀態，這種情況下的手／自動關系是輸出設置時的“自動”功能設置情況而定。
2．20）樓層顯示器(簡稱區顯)的設置
若在系統設置菜單下選擇“3”，則進入?yún)^(qū)顯設置畫面，區顯地址可以是0－7中任一個號，一個回路可接8臺，可按回路中所接區顯地址來確定區顯號的開關狀態。
例如：設置A回路中0號和1號區顯在監控狀態。操作如圖二十四所示：
圖二十四
在上述狀態設置完之后，可以設置各區顯的顯示范圍，將LH160X區顯主板短路塊K1插到“ON”位置，按“輔助”鍵，便進入分段顯示設置狀態，在每一段中均可設成A000－H127，即全部顯示，也可分段顯示。（注：LH160X區顯分段顯示在LH160X區顯上進行，而不在LH160控制器上進行，且可分四段）
例1：將區顯設置兩段，分別為A001-A030，A050-F120，操作如圖二十五所示：
*后將K1插到“SET”位置。
圖二十五
- 報警設備的調試
3．2）首先開機后進入主畫面，將畫面轉至探頭設備，詳細設置請參照探測器的相關設置。具體流程如圖二十六所示：
圖二十六
3．3）當要將回路線上的探測器登記,可按“＊”或“＃”進行設置，具體操作方法請參照探測器的自動設置。
3．4）如果自動設置后的點位數與實際點位數不符，可再按與數顯不符的回路序號鍵，進入該回路手動設置，按“▽”查應該處于“開”狀態而處于“關”狀態的報警點，手動將其設置成“開”狀態，如此查詢，等各回路的探測器總數與實際所接探測器數量相等后，而且各警點的地址與施工圖一一對應，即可復位，進入監控狀態。
4、控制模塊（輸出模塊）調試
4．1）當工程中含有聯動設備，即需要用輸出模塊進行控制時，可以選擇輸出模塊的有關功能來控制，具體流程如圖二十七所示：
圖二十七
具體設置方法參照輸出模塊的相關設置。
4．2）工程中可以根據設置的區號來確定輸出模塊的地址號，也可以根據輸出模塊的地址號來設置相應的區號，當區號與輸出模塊的地址號對應后，其輸出模塊總數與實際的輸出模塊總數相等，即可復位，進入監控狀態。
4．3）輸出模塊位置正確后，可設置輸出模塊的類型、序號、延時、脈沖等功能，以及每一個輸出模塊對應的邏輯。具體流程如圖二十八所示：
圖二十八
詳細的邏輯輸入法，請參照輸入模塊邏輯設置，每個輸出模塊的邏輯須依據工程公司提供為準。
4．4）探測器與輸出模塊調試正常后，可依據需要輸入中文地址，具體操作詳見中文地址編制。
5、系統調試常見故障及排除
5．1）控制器工作正常后，若探測器、輸出模塊報故障，首先查撥碼是否與設計相符。
5．2）若探測器、輸出模塊報連續故障，可查兩總線是否有電壓，輸出模塊還可查24V電源是否正常。
5．3）若整個回路所有設備均報故障，可以關電后，查回路上否短路、斷路。
5．4）若系統所有總線均正常，出現單個探測器或輸出模塊故障，可以更換探測器或輸出模塊。
5．5）當整個系統正常后，可以按手動啟動方法來依次啟動輸出模塊，確定輸出模塊與所控設備的控制關系是否正確。
6、聯動系統調試
6．1）對于具有聯動要求的消防工程必須根據甲方要求由工程公司提供工程的“報警設備配置表”和“控制模塊與控制設備對照表”，工程調試人員根據配置表將系統調試正常后，可以先通過手動啟動方法檢查聯動控制設備，手動正常后，可以設置成自動，通過對應報警點啟動輸出設備，若手動與自動均正常，則該系統調試完畢。
6．2）當工程中用到輸出模塊觸點做信號源時，一般提供給無源信號；若提供給有源信號，負荷參數應≤30VDC、1A或≤220VAC、3A。
6．3）如果所有的設置完畢，可斷電將主板的K1短路塊插到OFF狀態，表示所有設置被禁止，以免無關人員改動設置。
6．4）壁掛控制器輸出的24V電流容量有限,若控制器監控LH160X較多時，應另加24V聯動電源供電。
6．5）控制器停止運行時，應將備電池夾子斷開，以便保護電池。
操 作 對 照 表
| 序號 | 種類 | 操作名稱 | 界面 | 鍵盤操作 | 操作說明或正常效果 | 退出 |
| 1 | 一般操作 | 消聲 | 監控 | 消聲 | 按“消聲”鍵，消除現有報警聲響 | |
| 2 | 系統復位 | 任意 | 復位 | 輸入“0000”，恢復到正常監控 | ||
| 3 | 自檢 | 主畫面 | “＃” |
①系統自檢，出現“系統自檢… ……”。②六組接點自檢，將電子鎖撥到“自檢”狀態 |
撥到“ON” （斷電下） |
|
| 4 | 打印機走紙 | 先按“SEL”后按“LF” | 按“LF” | |||
| 5 |
時鐘 調整 |
校正時間 | 主畫面 | “＊” |
主畫面下，光標所在位置輸入數字 按“▽”“△”選擇設置項 |
確認 |
| 6 | 數字輸入 | 類型序號 | 模塊設置 | 數字鍵 |
“＊”移動光標，選擇“類型”， 輸入數字 |
復位 |
| 延時 | 模塊設置 | 數字鍵 |
“＊”移動光標，選擇“延時”， 輸入數字 |
|||
| 鍵號 | 模塊設置 | 數字鍵 |
“＊”移動光標，選擇“鍵號”， 輸入三位數字 |
復位 | ||
| 中文地址 | 模塊設置探頭設置 | 數字鍵 | 按“＃” 輸入四位數字 | 復位 | ||
| 7 | 打印 | 操作名稱 | 主畫面 | “功能”+“＊” | 按所要設置內容對應的數字，變化兩種狀態“開”或“關” | 輔助 |
| 8 | 查詢 | 區顯 | 主畫面 | “功能”+“＃” | 查區顯故障 | 輔助 |
| 系統容量 | 主畫面 | “功能”+“輔助” | 顯示該系統的容量及所接負載 | 輔助 | ||
| 探頭信息 | 監控畫面 | “＊” | ①按“＊”移動光標，選擇要查詢的菜單②按“▽”“△”依次顯示對應區號③顯示總數及對應的中文地址 | 功能+輔助 | ||
| 設置畫面 | “輔助”→“１” | ①選擇所要查詢的回路對應的數字②功能+0查詢狀態③“▽”“△”查探頭的開、關狀態 | 復位 | |||
| ①移動光標至“區號”②輸入要查詢的區號 | ||||||
| 聯動信息 | 監控畫面 | “＃” | ①“＃”移動光標，選擇查詢菜單②“▽”“△”依次顯示對應區號③顯示總數及對應的中文地址 | 功能+輔助 | ||
| 設置畫面 | “輔助”→“２” | ①“▽”“△”逐個顯示、狀態②“＊”移動光標③光標位于“區號”位置，“確認”后查邏輯④“功能”+“0”查詢狀態 | 復位 | |||
| ①光標移至“區號”位置②輸入要查詢的區號 | ||||||
| 9 | 設置 | 探頭自動 | 設置畫面 | “輔助”→“1”→“＊”或“＃” | ①“＊”前四回路自動登記②“＃” 全八回路自動登記 | 輔助 |
| 序號 | 種類 | 操作名稱 | 界面 | 鍵盤操作 | 操作說明或正常效果 | 退出 |
| 9 | 設置 | 探頭手動 | 設置畫面 | “輔助”→“1” |
|
輔助 |
| 聯動 | 設置畫面 | “輔助”→“2” | ①“▽”“△”選擇要設置的聯動區號②“＊” 移動光標至“開關”，按“確認”③菜單下有“＊”表示選中此功能 | 輔助 | ||
| 區顯 | “輔助”→“3” | ①“▽”“△”選擇要設置的區顯號②按“確認”鍵，使其在“開”狀態 | 輔助 | |||
| 系統 | “輔助”→“4” | ①“＊” 選擇自動、手動，按“確認”②參數設置時，輸入數字，不可設00和01，*好設成02 | 輔助 | |||
| 10 | 隔離 | 探測 | 主畫面 | “3333” →“輔助”→“1” | ①“▽”“△”選擇要隔離的區號②移動光標至“狀態”③按“確認”選擇“隔離狀態” | 輔助 |
| 聯動 | “3333” →“輔助”→“2” | ①“▽”“△”選擇要隔離的區號②光標移至“隔離” ③按“確認” | 輔助 | |||
| 11 | 啟動 | 區號啟動 | 監控畫面 | “2222” |
①輸入要啟動設備對應的區號 ②“確認” |
輔助 |
| 類型啟動 | “1111” |
①輸入要啟動設備的類型和序號 ②“確認” |
輔助 | |||
| 12 | 取消 | 停止啟動 | 監控畫面 | 輔助 | ①光標移至“動作”②按“取消” | 輔助 |
操作界面轉化框圖
區顯的接線方法
“LX”、“LX”：探測回路（二總線）與區顯的連接線，不分極性。
“24V＋”：接24V直流電源的正極； “24V－”：接24V直流電源的負極。
“FG”：接機殼。
區顯撥碼對照表
